Impianto
Solare
Termico

Circolazione naturale

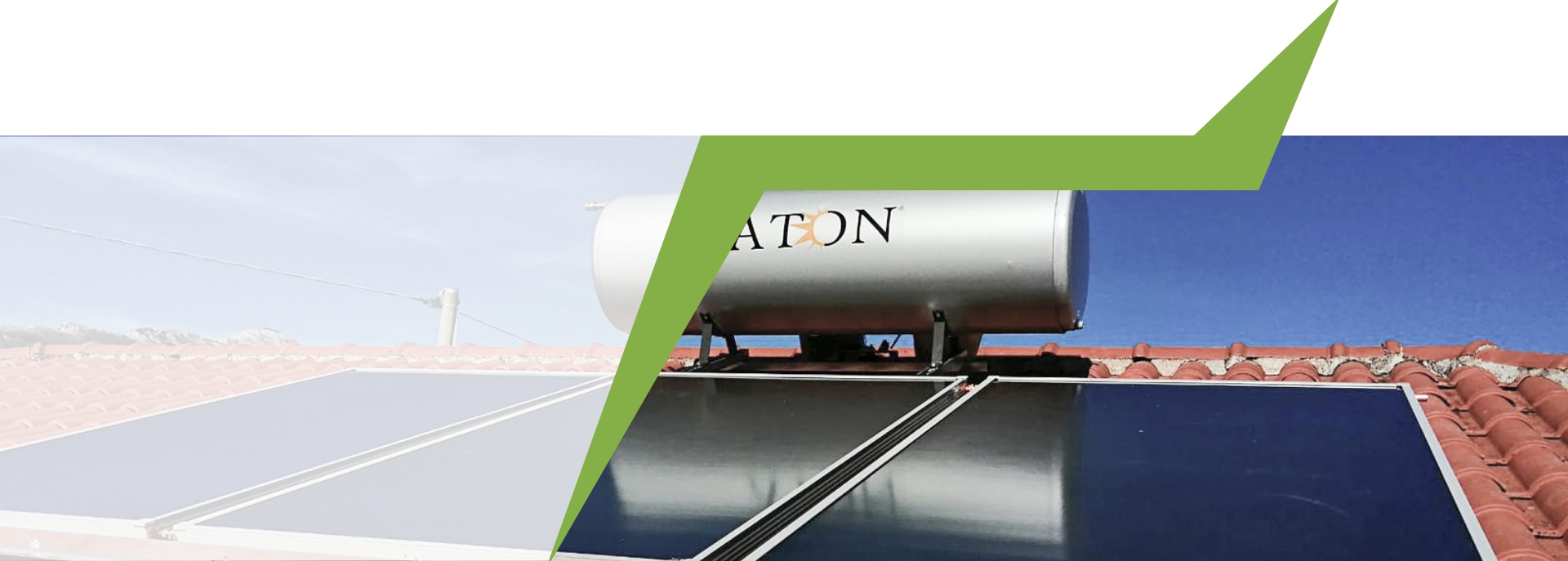

Nell’Impianto Solare Termico a Circolazione Naturale il fluido è l’acqua stessa che, riscaldandosi, sale per convezione in un serbatoio di accumulo (boiler), senza necessitare di pompe elettriche: quando il liquido vettore dello scambiatore si riscalda tende a dilatarsi e a galleggiare rispetto a quello più freddo.
Questo moto verso l’alto porta il calore a stretto contatto con il serbatoio dove è accumulata l’acqua sanitaria da riscaldare. Tale serbatoio deve essere posto più in alto rispetto al pannello.

La tecnologia a circolazione naturale è semplice ed economica, oltre che priva di consumo elettrico.

Questo tipo di impianto ha per pregio la semplicità. Il fluido vettore è miscelato con acqua per garantire una resistenza al gelo e il serbatoio è coibentato per trattenere calore. Ciò nonostante, può aversi comunque una dispersione termica del calore soprattutto nei periodi più freddi dell’anno e nelle zone con clima rigido. Il tetto, inoltre, dovrà poter sostenere abbondantemente il peso del pannello e del serbatoio d’acqua a pieno carico.

Qual è la superficie del tuo immobile?

3 COLLETTORI 2.72 - BOLLITORE 300 LT

Quantità

COLLETTORE SOLARE FMAX 2.72 ATON

3

BOLLITORE 300 LT ATON

1

RACCORDO IN OTTONE DRITTO FF 1/2 X 1/2

1

VALVOLA SFOGO ARIA MANUALE 1/2 CON GUARNIZIONE RAME

1

RACCORDO A COMPRESSIONE IN OTTONE DIRITTO PER TUBO RAME CON OGIVA IN

OTTONE 18 X 3/4

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE CURVO DOPPIO

22 X 18

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE RACCORDO

TERMINALE 22

1

RACCORDO DRITTO RAME A COMPRESSIONE F 22X1/2

1

RUBINETTO A SFERA CARICO E SCARICO ATTACCO 1/2 CON PRETENUTA

1

RACCORDO DRITTO DOPPIO 22 X 22

4

VALVOLA DI SICUREZZA 1/2 M - 6bar

1

LIQUIDO TERMOVETTORE ANTIGELO 1 LT

2

PROFILO ANGOLARE ALLUMINIO 50 X 50 - L=7000

1

PROFILO WURTH 41 X 41- 3m

1

VITE ZINCATA M8 X 25

12

VITE ZINCATA M10 X 30

8

RONDELLA ZINCATA M10 X 30

8

DADO A ROMBO M10

8

STAFFA SOSTEGNO BOLLITORE CIRCOLAZIONE NATURALE

2

STUDIO DI FATTIBILITÀ

100,00€

PREZZO LISTINO

4.836,00€

CONTRIBUTO CLIENTE CON CONTO TERMICO

0,00€

3 COLLETTORI 2.37 - BOLLITORE 300 LT

Quantità

COLLETTORE SOLARE FMAX 2.37 ATON

3

BOLLITORE 300 LT ATON

1

RACCORDO IN OTTONE DRITTO FF 1/2 X 1/2

1

VALVOLA SFOGO ARIA MANUALE 1/2 CON GUARNIZIONE RAME

1

RACCORDO A COMPRESSIONE IN OTTONE DIRITTO PER TUBO RAME CON OGIVA IN

OTTONE 18 X 3/4

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE CURVO DOPPIO

22 X 18

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE RACCORDO

TERMINALE 22

1

RACCORDO DRITTO RAME A COMPRESSIONE F 22X1/2

1

RUBINETTO A SFERA CARICO E SCARICO ATTACCO 1/2 CON PRETENUTA

1

RACCORDO DRITTO DOPPIO 22 X 22

4

VALVOLA DI SICUREZZA 1/2 M - 6bar

1

LIQUIDO TERMOVETTORE ANTIGELO 1 LT

2

PROFILO ANGOLARE ALLUMINIO 50 X 50 - L=7000

1

PROFILO WURTH 41 X 41- 3m

1

VITE ZINCATA M8 X 25

12

VITE ZINCATA M10 X 30

8

RONDELLA ZINCATA M10 X 30

8

DADO A ROMBO M10

8

STAFFA SOSTEGNO BOLLITORE CIRCOLAZIONE NATURALE

2

STUDIO DI FATTIBILITÀ

100,00€

PREZZO LISTINO

4.618,00€

CONTRIBUTO CLIENTE CON CONTO TERMICO

440,00€

3 COLLETTORI 2.72 - BOLLITORE 200 LT

Quantità

COLLETTORE SOLARE FMAX 2.72 ATON

2

BOLLITORE 200 LT ATON

1

RACCORDO IN OTTONE DRITTO FF 1/2 X 1/2

1

VALVOLA SFOGO ARIA MANUALE 1/2 CON GUARNIZIONE RAME

1

RACCORDO A COMPRESSIONE IN OTTONE DIRITTO PER TUBO RAME CON OGIVA IN

OTTONE 18 X 3/4

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE CURVO DOPPIO

22 X 18

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE RACCORDO

TERMINALE 22

1

RACCORDO DRITTO RAME A COMPRESSIONE F 22X1/2

1

RUBINETTO A SFERA CARICO E SCARICO ATTACCO 1/2 CON PRETENUTA

1

RACCORDO DRITTO DOPPIO 22 X 22

4

VALVOLA DI SICUREZZA 1/2 M - 6bar

1

LIQUIDO TERMOVETTORE ANTIGELO 1 LT

2

PROFILO ANGOLARE ALLUMINIO 50 X 50 - L=7000

1

PROFILO WURTH 41 X 41- 3m

1

VITE ZINCATA M8 X 25

8

VITE ZINCATA M10 X 30

8

RONDELLA ZINCATA M10 X 30

8

DADO A ROMBO M10

8

STAFFA SOSTEGNO BOLLITORE CIRCOLAZIONE NATURALE

2

STUDIO DI FATTIBILITÀ

100,00€

PREZZO LISTINO

3.338,00€

CONTRIBUTO CLIENTE CON CONTO TERMICO

390,00€

2 COLLETTORI 2.37 - BOLLITORE 200 LT

Quantità

COLLETTORE SOLARE FMAX 2.37 ATON

2

BOLLITORE 200 LT ATON

1

RACCORDO IN OTTONE DRITTO FF 1/2 X 1/2

1

VALVOLA SFOGO ARIA MANUALE 1/2 CON GUARNIZIONE RAME

1

RACCORDO A COMPRESSIONE IN OTTONE DIRITTO PER TUBO RAME CON OGIVA IN

OTTONE 18 X 3/4

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE CURVO DOPPIO

22 X 18

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE RACCORDO

TERMINALE 22

1

RACCORDO DRITTO RAME A COMPRESSIONE F 22X1/2

1

RUBINETTO A SFERA CARICO E SCARICO ATTACCO 1/2 CON PRETENUTA

1

VALVOLA DI SICUREZZA 1/2 M - 6bar

1

LIQUIDO TERMOVETTORE ANTIGELO 1 LT

2

PROFILO ANGOLARE ALLUMINIO 50 X 50 - L=7000

1

PROFILO WURTH 41 X 41- 3m

1

VITE ZINCATA M8 X 25

4

VITE ZINCATA M10 X 30

8

RONDELLA ZINCATA M10 X 30

8

DADO A ROMBO M10

8

STAFFA SOSTEGNO BOLLITORE CIRCOLAZIONE NATURALE

2

STUDIO DI FATTIBILITÀ

100,00€

PREZZO LISTINO

3.193,00€

CONTRIBUTO CLIENTE CON CONTO TERMICO

440,00€

1 COLLETTORE 2.72 - BOLLITORE 160 LT

Quantità

COLLETTORE SOLARE FMAX 2.72 ATON

1

BOLLITORE 160 LT ATON

1

RACCORDO IN OTTONE DRITTO FF 1/2 X 1/2

1

VALVOLA SFOGO ARIA MANUALE 1/2 CON GUARNIZIONE RAME

1

RACCORDO A COMPRESSIONE IN OTTONE DIRITTO PER TUBO RAME CON OGIVA IN

OTTONE 18 X 3/4

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE CURVO DOPPIO

22 X 18

2

RACCORDO COMPRESSIONE PER TUBO RAME CON OGIVA IN OTTONE RACCORDO

TERMINALE 22

1

RACCORDO DRITTO RAME A COMPRESSIONE F 22X1/2

1

RUBINETTO A SFERA CARICO E SCARICO ATTACCO 1/2 CON PRETENUTA

1

VALVOLA DI SICUREZZA 1/2 M - 6bar

1

LIQUIDO TERMOVETTORE ANTIGELO 1 LT

2

PROFILO ANGOLARE ALLUMINIO 50 X 50 - L=7000

1

PROFILO WURTH 41 X 41- 3m

1

VITE ZINCATA M8 X 25

4

VITE ZINCATA M10 X 30

8

RONDELLA ZINCATA M10 X 30

8

DADO A ROMBO M10

8

STAFFA SOSTEGNO BOLLITORE CIRCOLAZIONE NATURALE

2

STUDIO DI FATTIBILITÀ

100,00€

PREZZO LISTINO

2.331,00€

CONTRIBUTO CLIENTE CON CONTO TERMICO

300,00€

ACCESSORI NON FORNITI NEL KIT

Codice

Componente

AC01-TWIN-16-10

TUBAZIONE ACCIAO PER CIRCUITO SOLARE

AC04-TUBORAME-18

TUBAZIONE RAME PER CIRCUITO SANITARIO

AC05-MITERM-3/4

MISCELATORE TERMOSTATICO

ST04-EXTV-8-SOL

VASO ESPANSIONE 8 Lt

ST04-EXTV-25-ACS

VASO ESPANSIONE 25 lT

Spedizioni

REGIONE TRASPORTO

PREZZO

NORD: Liguria, Lombardia, Piemonte, Valle d'Aosta, Emilia-Romagna, Friuli-Venezia Giulia, Trentino-Alto Adige, Veneto

160,00€

CENTRO: Lazio, Marche, Toscana ed Umbria

145,00€

SUD: Abruzzo, Basilicata, Calabria, Campania, Molise, Puglia

130,00€

ISOLE: Sardegna e Sicilia

220,00€
